Come ridurre il rapporto di sterzo della cremagliera e del pignone?
Nell'ingegneria automobilistica, il rapporto di sterzo si riferisce al rapporto tra l'angolo con cui il conducente gira il volante e l'angolo di sterzata effettivo del volante. Il rapporto di sterzo influisce direttamente sulle prestazioni di guida e sull'esperienza di guida del veicolo. Percremagliera e pignonesistema di sterzo, riducendo il rapporto di sterzata si riduce la quantità di rotazione del volante, migliorando così la reattività e la sensibilità del veicolo.
Questa regolazione è particolarmente importante nelle auto da corsa, nei veicoli ad alte prestazioni e in alcune applicazioni speciali, ma può anche comportare potenziali effetti collaterali. Questo articolo esplorerà come ridurre il rapporto di sterzo di una cremagliera e pignone dal punto di vista dei principi tecnici, dei metodi di regolazione e dell'analisi di vantaggi e svantaggi, aiutando i lettori a comprendere meglio l'impatto di questa regolazione sull'esperienza di guida.

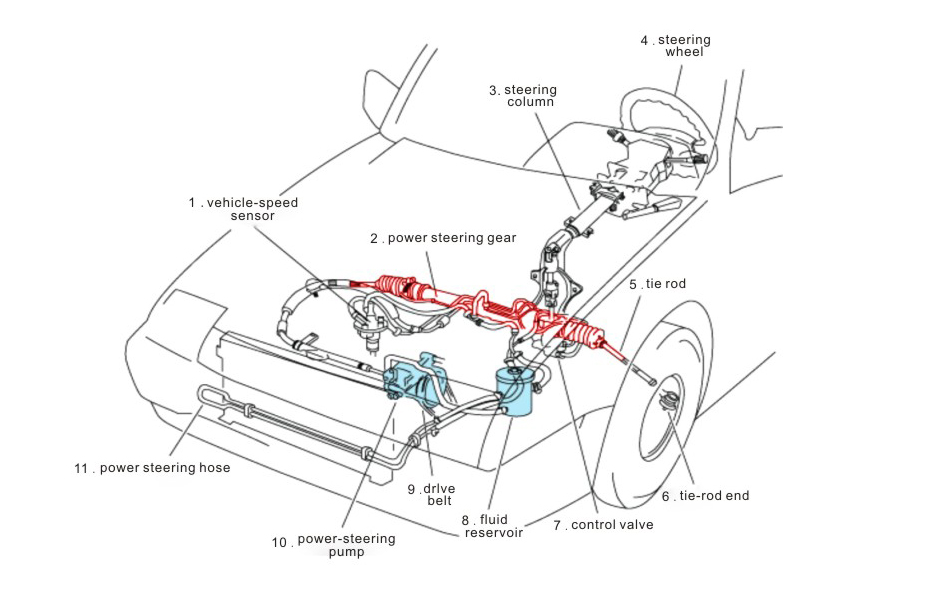

Qual è il principio del sistema sterzante a cremagliera e pignone?
Il sistema sterzante a cremagliera e pignone è il meccanismo di sterzo più comune nelle auto moderne. Ha una struttura semplice, un costo contenuto e un'elevata efficienza. I componenti principali del sistema includono un pignone (o colonna dentata) sull'albero del volante e una cremagliera che si muove in linea retta. Quando il volante gira, il pignone aziona la cremagliera che si muove in linea retta, ottenendo così la sterzatura del volante attraverso un meccanismo di collegamento.
In questo processo, il rapporto di sterzo è determinato dai seguenti fattori:
● Rapporto di trasmissione della cremagliera e del pignone: il rapporto tra il numero di denti dell'ingranaggio e il numero di denti per unità di lunghezza della cremagliera influisce direttamente sul rapporto di sterzo.
● Volante e rapporto di trasmissione: la variazione dell'angolazione dell'albero del volante viene trasmessa alla cremagliera tramite l'ingranaggio.
● Corsa della cremagliera e angolo della ruota: rapporto tra la distanza di spostamento della cremagliera e l'angolo di sterzata effettivo della ruota.
Riducendo il rapporto di sterzata, ogni angolo di rotazione unitario del volante farà sì che la cremagliera si muova per una distanza maggiore, consentendo così al volante di raggiungere un angolo di sterzata maggiore.
Quali sono i metodi per ridurre il rapporto di sterzata della cremagliera e del pignone?
Nel funzionamento effettivo, la riduzione del rapporto di sterzata della cremagliera e del pignone può essere ottenuta attraverso i seguenti metodi:
1. Modificare il design della forma dei denti della cremagliera e del pignone
Il rapporto di trasmissione di un sistema a pignone e cremagliera è uno dei fattori chiave che determinano il rapporto di sterzo. Modificando la forma dei denti di un sistema a pignone e cremagliera, è possibile ottenere un rapporto di sterzo più basso. Ad esempio:
● Ridurre il numero di denti dell'ingranaggio: se si riduce il numero di denti dell'ingranaggio e il passo della cremagliera rimane lo stesso, ogni rotazione dell'ingranaggio farà sì che la cremagliera percorra una distanza maggiore, riducendo così il rapporto di sterzata.
● Aumentare il passo della cremagliera: aumentando il passo dei denti della cremagliera, è possibile spostare la cremagliera più lontano quando l'ingranaggio ruota dello stesso angolo.
Questo metodo richiede la riprogettazione e la lavorazione dei componenti della cremagliera e del pignone, quindi è adatto all'implementazione nello sviluppo di nuovi veicoli o in modifiche personalizzate.
2. Utilizzare una cremagliera con rapporto di sterzo variabile
Alcuni veicoli ad alte prestazioni e modelli di lusso utilizzano una cremagliera con rapporto di sterzo variabile. Questa cremagliera presenta un passo diverso in diverse aree, solitamente con un passo più piccolo al centro e uno più grande verso le estremità. Questa configurazione può fornire una risposta dello sterzo più sensibile alle basse velocità, mantenendo al contempo la stabilità dello sterzo alle alte velocità.
L'adattamento dei veicoli esistenti per installare una cremagliera con rapporto di sterzo variabile è un modo fattibile per ridurre il rapporto di sterzo, ma questa modifica richiede un elevato supporto tecnico e parti personalizzate.
3. Ridurre il rapporto di trasmissione tra il volante e la colonna del pignone
Il volante è collegato al piantone dello sterzo tramite l'albero dello sterzo. Accorciando il rapporto di trasmissione tra il volante e il piantone dello sterzo è possibile ridurre l'effetto di amplificazione dell'angolo di rotazione del volante sul movimento della cremagliera. Questo risultato si ottiene solitamente utilizzando un ingranaggio del piantone dello sterzo appositamente progettato o un set di ingranaggi aggiuntivo.
Questo metodo non richiede modifiche dirette alla cremagliera e al pignone stessi ed è adatto ai veicoli che non vogliono apportare modifiche sostanziali ai componenti principali del sistema sterzante.
4. Passare a un sistema di sterzo più avanzato
In alcuni sistemi di servosterzo elettrico (EPS) o idraulico (HPS), la riduzione del rapporto di sterzata può essere ottenuta indirettamente regolando i parametri del sistema di servosterzo. Ad esempio, la forza motrice diretta del sistema di servosterzo sulla cremagliera può essere aumentata tramite controllo software per ridurre l'angolo richiesto per l'input del volante.
Sebbene questo metodo non rappresenti una vera e propria regolazione meccanica, può ridurre significativamente la difficoltà di controllo da parte del conducente in termini di percezione.
Quali sono i vantaggi della riduzione del rapporto di sterzata della cremagliera e del pignone?
Regolando il rapporto di sterzo, il conducente può sperimentare un'esperienza di sterzata più diretta e sensibile, con evidenti vantaggi in scenari specifici:
1. Migliorare la sensibilità del controllo
Un basso rapporto di sterzo significa che il veicolo risponderà rapidamente quando il conducente gira il volante. Questo è particolarmente importante quando si guida ad alta velocità o in situazioni che richiedono curve rapide, come in gara. Uno sterzo sensibile può migliorare il controllo e il piacere di guida del conducente.
2. Ridurre l'affaticamento alla guida
Ridurre il rapporto di sterzo può ridurre l'ampiezza di sterzata del conducente quando gira il volante, soprattutto durante le manovre in spazi ristretti o nei parcheggi. La riduzione dell'ampiezza di movimento può ridurre significativamente l'affaticamento alla guida.
3. Migliorare le prestazioni di sterzata del veicolo
Grazie a un controllo dello sterzo più diretto, il veicolo può completare curve ad angolo ampio entro un intervallo di rotazione del volante più piccolo, il che è molto utile negli ambienti di guida che richiedono curve frequenti, come le strade cittadine o le strade di montagna.
Quali sono gli svantaggi della riduzione del rapporto di sterzo del pignone e della cremagliera?
Sebbene la riduzione del rapporto di sterzo del pignone e della cremagliera apporti numerosi vantaggi, questa regolazione può anche comportare alcuni problemi che non possono essere ignorati:
1. Ridotta stabilità dello sterzo
Un rapporto di sterzo a pignone e cremagliera troppo basso può rendere il veicolo troppo sensibile alle alte velocità, mentre un leggero movimento del volante può causare una significativa flessione anteriore. Questa situazione può aumentare la difficoltà di guida e rendere il veicolo instabile alle alte velocità.
2. Aumento dello stress meccanico
Un rapporto di sterzo inferiore implica che la cremagliera e il pignone debbano sopportare un carico meccanico maggiore. Questo può accelerare l'usura dei componenti e ridurre la durata del sistema, soprattutto quando il veicolo viene spesso sterzato o sottoposto a urti.
3. Non adatto ai conducenti ordinari
Per alcuni conducenti inesperti, un basso rapporto di sterzata può rendere difficile il controllo della manovrabilità del veicolo, soprattutto in caso di emergenza, e può portare alla perdita del controllo del mezzo a causa del sovrasterzo.
4. Elevati costi di modifica
Ridurre ilcremagliera e pignoneIl rapporto di sterzo richiede solitamente la sostituzione o la regolazione di componenti chiave del sistema di sterzo esistente, il che può comportare complesse lavorazioni meccaniche e l'approvvigionamento di componenti. Inoltre, queste modifiche devono essere eseguite da tecnici professionisti e sono relativamente costose.
In quali scenari è necessario ridurre il rapporto di sterzo del pignone e della cremagliera?
La riduzione del rapporto di sterzo della cremagliera non è adatta a tutti i veicoli o a tutti gli ambienti di guida. Ecco alcuni scenari applicabili:
● Veicoli da corsa e ad alte prestazioni: nei veicoli da corsa e ad alte prestazioni, la sensibilità dello sterzo è fondamentale per le prestazioni di guida. Ridurre il rapporto di sterzo può aiutare il conducente a reagire più rapidamente e a migliorare l'efficienza di guida.
● Veicoli con condizioni di lavoro specifiche: veicoli speciali come carrelli elevatori e trattori richiedono uno sterzo sensibile in determinate condizioni di lavoro per migliorare l'efficienza operativa.
● Veicoli per pendolari urbani: alcuni proprietari di auto desiderano un'esperienza di parcheggio e inversione a U più semplice nella guida urbana; ridurre opportunamente il rapporto di sterzo può aiutare a raggiungere questo obiettivo.
